齿科临床中，针对种植体周围骨缺损、牙周骨缺损等影响修复效果的问题，引导性骨再生（GBR）技术应运而生，并成为核心解决方案。GBR技术的关键是将一层屏障膜（GBR膜）覆盖于骨缺损区域，阻止周围结缔组织向内生长进入骨缺损区，为骨组织再生提供一个相对封闭的生长空间，从而确保骨再生过程的正常进行。屏障膜需适配口腔复杂微环境。根据降解性能，齿科常用屏障膜分为不可吸收和可吸收两类。齿科对膜的核心要求包括物理阻隔性、贴合性、力学强度、生物相容性及抗菌性，不同类型膜各有优劣。不可吸收屏障膜如聚四氟乙烯（PTFE）膜、钛膜，力学强度高但需二次手术取出，易引发感染或贴合不佳，临床应用受限。为避免二次手术给病人带来的痛苦，可吸收屏障膜日渐成为行业发展的重点。
可吸收GBR屏障膜材料体系
1.天然基可吸收膜材料
天然来源可吸收膜包括胶原蛋白膜、壳聚糖膜和丝素蛋白膜。胶原蛋白膜多提取自动物皮肤、肌腱（如猪皮来源的Bio-Gide?誖），经交联处理后成型，部分通过表没食子儿茶素没食子酸酯（EGCG，俗称绿茶提取物）改性优化免疫相容性；壳聚糖膜由甲壳素脱乙酰化制备，可通过溶剂浇铸、冷冻干燥等工艺成型，部分复合羟基磷灰石（HAp）提升生物活性；丝素蛋白膜源自家蚕蚕丝，经脱胶、热压或静电纺丝制备，可添加甘油、聚乙烯醇（PVA）改善柔韧性。这类材料均强调生物相容性与可降解性，部分通过负载生长因子或抗菌成分实现功能增强。
天然基膜材料中，胶原蛋白膜能促进成骨细胞粘附与增殖，EGCG改性后可调控巨噬细胞向M2型极化，减少异物反应并提升骨再生效率；壳聚糖膜因含氨基基团具有抗菌性，复合HAp后可促进钙磷沉积；丝素蛋白膜通过负载HAp或镁氧化物，能显著提升成骨分化相关基因（ALP、Runx2）表达。
天然膜材料生物活性突出，但胶原蛋白膜降解过快（部分4~8周完全降解），壳聚糖膜则机械强度不足。
2.合成聚合物基复合膜材料
合成聚合物膜包括聚乳酸（PLA）、聚乙醇酸（PGA）、聚己内酯（PCL）及其共聚物（如PLGA、PLCL）。PLA膜通过乳酸开环聚合制备，经溶液浇铸或静电纺丝成型，常与β-磷酸三钙（β-TCP）、生物活性玻璃（BG）复合；PCL膜采用熔融挤出或3D打印工艺，凭借缓慢降解特性适用于长期骨再生需求；PGA膜通过乙交酯开环聚合制备，力学强度优异，常与胶原蛋白复合使用。
合成聚合物膜降解速率可控，但纯PLA/PCL膜细胞粘附性差，需通过表面改性或复合生物陶瓷改善。
分层制备也是一个重要方向，如用明胶甲基丙烯酰酯/羟基磷灰石/羟基磷灰石膜（GelMA/HAp/HAM）采用分层制备工艺，致密HAp层（HAM）通过高温高压合成与压片成型，多孔GelMA/HAp水凝胶层经紫外光交联制备，形成“屏障-成骨”双功能结构。此外，也有其他两层或多层复合体系。
3.多功能复合膜与生物活性添加剂体系
多功能复合膜包括聚合物/生物陶瓷复合膜（如PCL/β-TCP、PLA/BG）、天然-合成聚合物共混膜（如明胶-壳聚糖、丝素蛋白-PCL），以及负载生物活性成分的功能膜（如负载PRF、BMP-2、他汀类药物或植物提取物）。
多功能复合膜虽综合性能优异，但成分复杂导致制备工艺难度增加，批量生产一致性有待提升。
当前研究热点
综合分析近年来可吸收GBR膜的技术进展，可以看出降解性能可控、机械性能优化、生物相容性与临床适用性、研发与生产的高性价比等是当前研究的热点。
1.降解性能调控
降解速率匹配骨再生周期（12~18周）是材料设计的关键。天然基材料中，胶原蛋白膜降解受酶解作用主导，交联处理可延长降解周期至16~38周；丝素蛋白膜降解周期为8周至1年，通过β-折叠结构调控可优化降解速率；壳聚糖膜降解速率较慢，需通过孔隙率调整或复合PGA加速降解。
合成聚合物膜中，PGA降解最快（体内3~6个月完全降解），PLA降解周期为0.5~2年，PCL降解周期长达2~3年，通过共聚合（如PLGA 75/25）可将降解周期调控至6~12个月。
然而，纯PGA降解过快易导致早期力学支撑丧失，纯PCL降解过慢则可能引发长期异物反应；天然材料降解速率个体差异大，受体内酶环境影响显著；复合膜中不同组分降解速率不匹配可能导致界面剥离，影响材料的整体性。
2.机械性能优化
骨再生材料需具备足够的空间维持能力与力学强度。天然基材料中，胶原蛋白膜未交联时拉伸强度仅0.1M~0.5MPa，经EGCG交联或复合壳聚糖后可提升至3M~8MPa；丝素蛋白膜纯膜拉伸强度约40MPa，但脆性大，添加10%甘油后断裂伸长率从147%提升至228%；壳聚糖-明胶复合膜经UV交联后，弹性模量可达8MPa，满足GBR空间维持需求。但天然材料普遍存在湿态下力学性能下降的问题，其中胶原蛋白膜在体液环境中易软化。
合成聚合物膜中，PCL膜拉伸强度约15M~25MPa，复合β-TCP后可提升至28MPa；PLA/BG复合丝材的刚度随BG含量的增加而提升，2.5% BGFs含量时弹性模量最优，10% BGFs含量时拉伸强度略有下降（仍高于纯PLA）；GelMA/HAp/HAM复合膜拉伸强度达16.43MPa，弹性模量9.56MPa，断裂伸长率3.77%，兼具强度与柔韧性。合成聚合物膜中，PGA膜干态强度高但湿态易降解失效，PCL膜柔韧性优异但硬度不足；复合膜中无机相（如BG、HAp）含量过高（超过20%）会导致材料脆性增加，界面结合力下降。
3.生物相容性与临床适用性
生物相容性方面，天然基膜材料细胞毒性低，其中胶原蛋白膜能促进成骨细胞粘附与增殖，丝素蛋白膜对MG63细胞无明显毒性，壳聚糖膜因阳离子特性具有抗菌作用（抑制金黄色葡萄球菌等）。
合成聚合物膜中，PLA/PCL复合膜细胞相容性良好，但纯PLA降解产生的乳酸可能引发局部炎症，需通过复合生物陶瓷（如BG、HAp）来中和酸性产物。
临床应用中，胶原蛋白膜应用最广泛，无需二次手术取出，但机械防护能力不足；不可吸收的钛增强PTFE膜机械强度高，空间维持效果好，但需二次手术取出，且易暴露感染；PLA/β-TCP复合膜兼具可降解性与成骨活性，适用于牙槽嵴，但长期稳定性有待临床验证。
4.高效低成本研发与批量化生产
由于植入材料成本高昂，配方研究与试制成本极高。此外，批量化生产同样面对成本高企的巨大挑战。

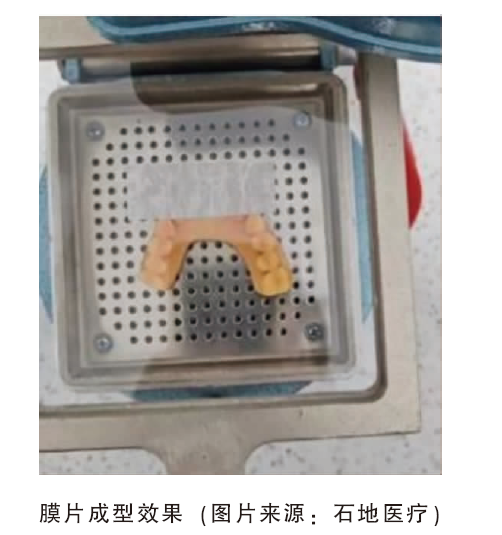

厦门医学院附属口腔医院与厦门石地医疗合作，通过功共混热压成型工艺进行PLDLA/BGFs复合材料屏障膜成型。该工艺尤其适合配方研究阶段的制样研究，以最少的成本实现高价值植入接材料的快速成型验证。本项目开发的共混模压成型工艺在样品制品和配方研究阶段表现出高性价比的同时，由于材料浪费极少，在一定批量生产时同样具有优势。
待突破的技术限制与发展方向
1.技术限制
当前，GBR膜技术的发展还受制于诸多因素。
性能平衡难题：生物活性与机械强度、降解速率与空间维持能力难以兼顾，如高BGFs含量提升生物活性但降低材料韧性，快速降解材料无法提供长期力学支撑。
界面结合与稳定性：复合材料中有机—无机相界面结合力不足，易出现剥离现象；天然材料湿态下力学稳定性差，合成材料细胞粘附性不足。
临床转化障碍：部分材料存在体内降解产物积累风险，长期生物安全性数据缺乏；个性化材料（如3D打印支架）制备成本高，标准化生产难度大。
功能单一性：传统材料多仅具备屏障或成骨单一功能，缺乏抗感染、免疫调节等复合功能，难以应对复杂缺损环境。
2.研发方向
未来，CBR膜发展应重点关注一体化材料的研发、先进工艺的应用等。
多功能复合设计：整合生物活性（如复合BGFs/HAp）、抗菌功能（如负载银纳米粒子、植物提取物）与免疫调节，开发“屏障-成骨-抗感染”一体化材料。
降解速率精准调控：通过共聚改性（如PLGA比例调整）、结构设计（分层多孔结构）、交联度优化等方式，使材料降解周期匹配骨再生进程（12~18周）。
先进制备工艺应用：推广3D打印、静电纺丝、生物打印等技术，实现材料孔隙结构（孔径50μ~200μm）与外形的精准定制，提升细胞浸润与血管长入效率。
临床转化优化：开展大样本长期临床试验，建立材料性能标准化评价体系；开发低成本规模化制备工艺，降低个性化材料的临床应用门槛。
